    初めてのDIY(補足追加しました。)[読者投稿記事]

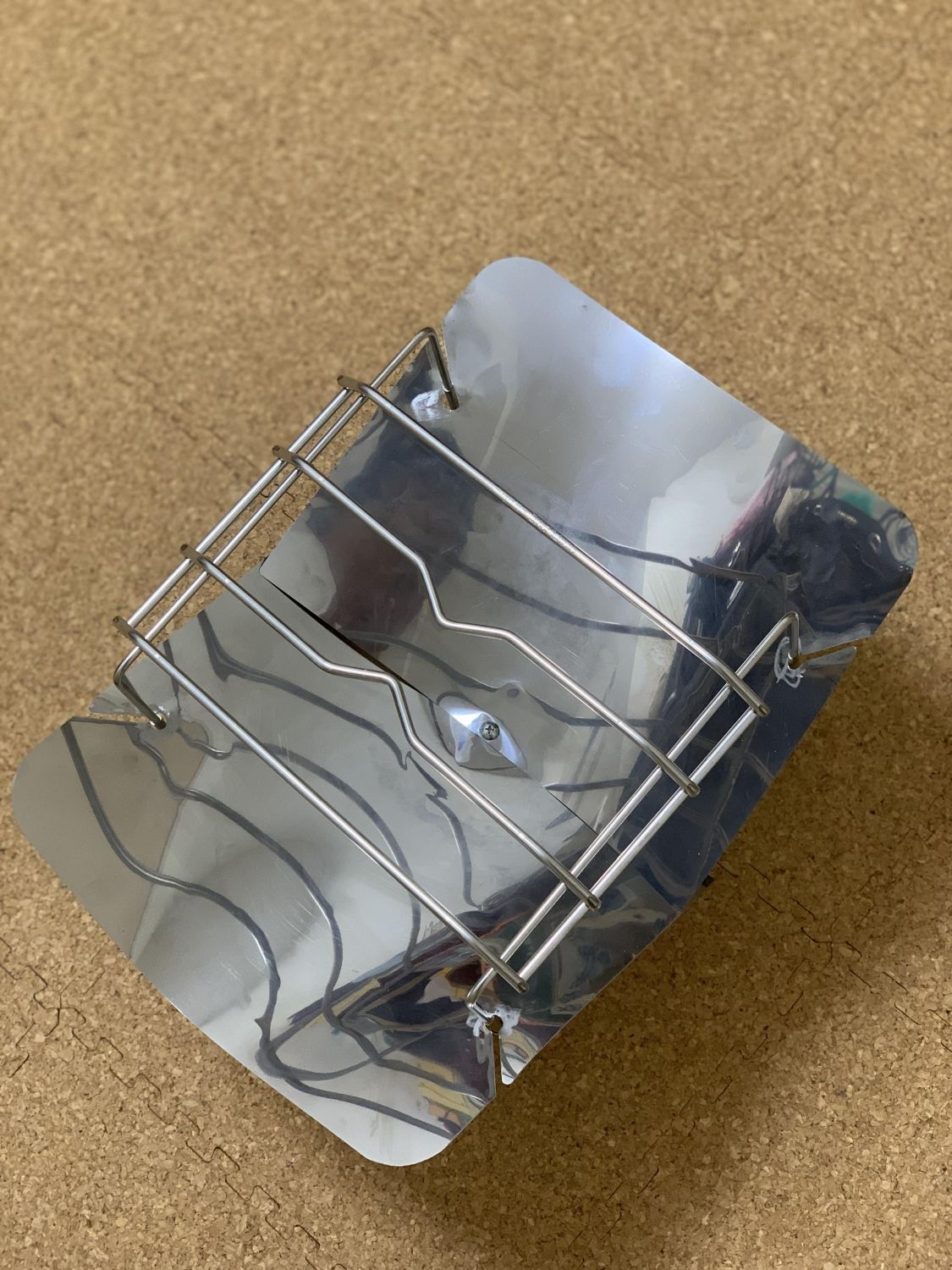

    ピコグリルならぬペコグリル作ってみました。
    思ったより簡単にできました。

    材料費はどんぶり勘定ですが、ざっと3千円くらい。
    作る為に、自作ベンダーの材料や工具やらを買ったけど‥合わせても5千円はいかないくらいです。

    作製に当たってネットで「自作ピコグリル」で検索して、参考にさせてもらいました。
    先に100均でケースを買って、それに入る様に寸法は調整しました。

    ただ不満点は、炭・薪置き台のステンレスの板が、本当は0.3㎜に対し、ホームセンターで探したのですが0.1㎜の物しか見つからず、ペコペコで組み立てた時に安定しない点です。
    使ってみて不具合があるようなら、新たに0.3㎜の物で作り直す予定です。

    自分で作ると愛着が湧きますね^_^

    ビーパルの雑誌とほぼ同等です。
    ちょっと大きいくらいです。

    収納時、折りたたむと、こんな感じになります。

    0.1㎜のステンレス板では薄かったかなぁ‥⁈
    炭や薪を置いた時、安定すればよいのですが‥
    早くテストしてみたいです。(^_^;)

    部品 ①
    4㎜のステンレスの丸棒で、2つ作製します。
    ホームセンターで、1メートルの物が250円くらいでした。
    3本買いました。

    部品②
    同じく、4㎜の丸棒で2つ作製します。

    部品③
    内径が4㎜のステンレスパイプ。
    長さ200㎜でカットします。
    4つ作製します。
    長さ1メートルの物が、500円くらいだったと思います。
    1本買いました。

    部品②に部品③を根本まで入れます。
    両サイド同じく。
    もう一つも同じ様に、2つ作製します。

    部品①を入れます。
    もう片側も同じ様に入れます。

    両方付けた状態です。

    あとは針金をペンチで巻きつけ取り付けます。
    この後作製する炭受け台が、下にずり落ちない様にする為です。
    針金は、100均ので十分だと思います。

    以上でフレームは完成です。

    次に炭受け台です。
    ステンレスの板、200㎜×270㎜に切り出します。
    角を丸くしてる所は、コーヒー缶で丸く型取りました。
    同じ物を2枚作ります。

    ホームセンターで0.1㎜厚のステンレス板200×300㎜が1枚、500円くらいでした。
    2枚買いました。

    切り出しは、金切りバサミで切りました。

    2枚重ねて中央○印の位置に穴を開け、ビスとナットで取り付けてます。
    4㎜のビスとナットを使いました。
    この時、後で回転させるので、きつく締めて取り付けない様にします。

    ※補足です。
    25㎜×80㎜の位置で5ミリの穴を開けて、左右同じになる様に切り込みを入れました。(スリット位置)
    位置の好みは個人差があるので、下を参考に決めて下さい。

    回転させて開いて使います。
    開いた状態でフレームと炭置き台を合わせてみて、フレームと組んだ時の位置を決めました。

    ※厚紙で一旦試作品を作製して、スリット位置を決めると良いと思います。

    補足
    ステンレスの丸棒を曲げるのに、羽子板ボルトでベンダーを作りました。
    あると便利です。

    これもネットで検索すると、詳しい作り方が載っていますよ。

    この様な感じで曲げていきます。
    複数箇所曲げていきますので歪みが生じますが気にせず進めて、後で歪みを手で曲げて矯正させます。
    平面に置いてベタっとなる様に調整をかけました。

    作製過程は以上になります。

    では、皆様良きアウトドアライフを楽しんでくださいね。^_^
